対称

こんにちは、
モビルスーツは対称な機体より非対称な機体が好きなウチダです。

今回はキャラクター等モデリングする時に必須となる「対称」機能を紹介します。

例によって仮のポリゴンを用意します。
適当なサイズのボックスをつくります。
ここで注意する点ですが、ボックスは中心に配置します。
数値入力でXYZそれぞれ0を入力。

次に上部メニューの「対称」をクリック、
表示されるウィンドウから「X」を選択します。

これを選択することにより、「X」軸に対して対称な「頂点」「エッジ」「ポリゴン」を選択する事ができます。

また、「移動」「回転」「スケール」等様々なツールを左右対称で操作する事ができます。

最後に今回は「X」を選択して左右で対称をかけましたが、
対称ウィンドウを「Y」「Z」を選択することで上下や前後で対称操作をする事もできます。
「Y」「Z」はあまり使うことが無いかもしれませんが、参考までに、、

UVピーラー

どうも、ナカハラです。
最近までUVピーラーなる機能を使っていなくて、会社の人に教えてもらったところ、なんて便利な！！って思ったわけですが、皆様このUVピーラーなる機能を使っているのでしょうか？

、、、、おそらくMODOをずっと触っている方なら使っていることでしょう。


今回は短いですが、個人的なメモもかねて書いていこうかと思います。

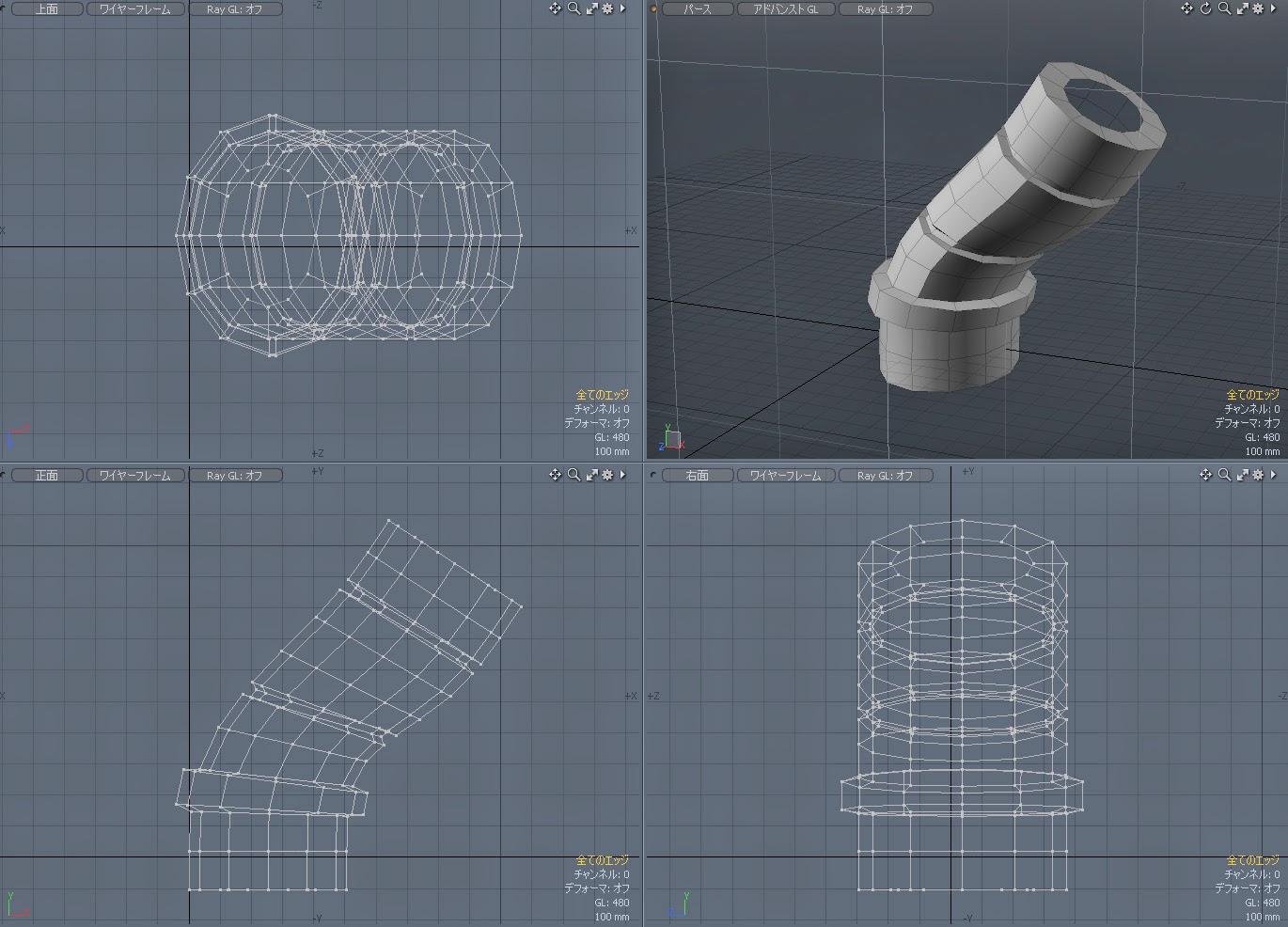

下の画像のような、ちょっと曲がったパイプのモデルがあります。
こんな形状のUV展開に適しているのが今回のUVピーラーという機能。

使い方は、切れ目になるエッジを選択します。なるべくゆがみの少ないところがよいです。

次にUVの編集メニューからUVピーラーを選択。

すると、画像のように溝の部分も重ならずにきれいに展開できました！

以前は、このような形の場合、円柱投影で開くか展開ツールを使っていたのですが、ピーラーを使ったほうが、断然効率はよかったです。


ゲーム系のモデルに多く見られるように、グリッドをそろえて展開しないといけないものには重宝しそうですね。

それではまた！

「頂点」「エッジ」「ポリゴン」の選択02

時間が空いてしまいましたが、
「頂点」「エッジ」「ポリゴン」の選択、特殊な選択の仕方を紹介します。


マウスの右ドラックをするとフリーハンドで青いラインで選択範囲を出す事ができます。
この青いラインで囲む事で囲まれた「頂点」「エッジ」「ポリゴン」を選択する事ができます。

「ctrl」キーを押しながら右ドラックで囲むと選択を解除できます。
ドラックで触って選択、右ドラックで囲んで選択臨機応変に使い分けて選択をするのです。


も一つ「頂点」「エッジ」「ポリゴン」それぞれ一部選択している状態で、
「shift」+「↑」を押す事で選択している部分の一つ隣を追加で選択する事ができます。

 また、「shift」+「↓」を押す事で選択している部分の一番外側の選択を解除できます。


 最後にループ選択を紹介します。
「エッジ」であれば一つの「エッジ」をダブルクリックする事で、
選択した「エッジ」の流れでループ選択をする事ができます。

続いてループ選択がされている状態で矢印キー「←」「→」を押す事でループ選択の列を移動する事ができます。

「頂点」と「ポリゴン」のループ選択は「エッジ」のループ選択とはちと操作が変わります。
まず隣り合っている「頂点」と「ポリゴン」をそれぞれ二つ選択します。
その後「ｌ」キーを押すことで選択した部分の流れでループ選択をする事ができます。



「エッジ」と同じくループ選択がされている状態で矢印キー「←」「→」を押す事でループ選択の列を移動する事ができます。
